¿Cómo funciona un walkie talkie?

Descubre los componentes básicos y el funcionamiento de un Walkie

Los Walkie Talkies, también llamados emisoras, radioteléfonos o walkies, son dispositivos de comunicación bidireccional que permiten la transmisión de voz a través de ondas de radio. Desde su invención en 1940 por Galvin, la empresa precursora de Motorola, los walkies han sido portátiles y fáciles de utilizar. Esta característica es clave, pues los hace útiles para una variedad de situaciones donde se requiere una comunicación directa, sencilla y sin complicaciones.

Para entender cómo funcionan los walkie-talkies, debemos conocer tanto sus componentes esenciales como el proceso de transmisión y recepción de ondas de radio. ¡Vamos a ello!

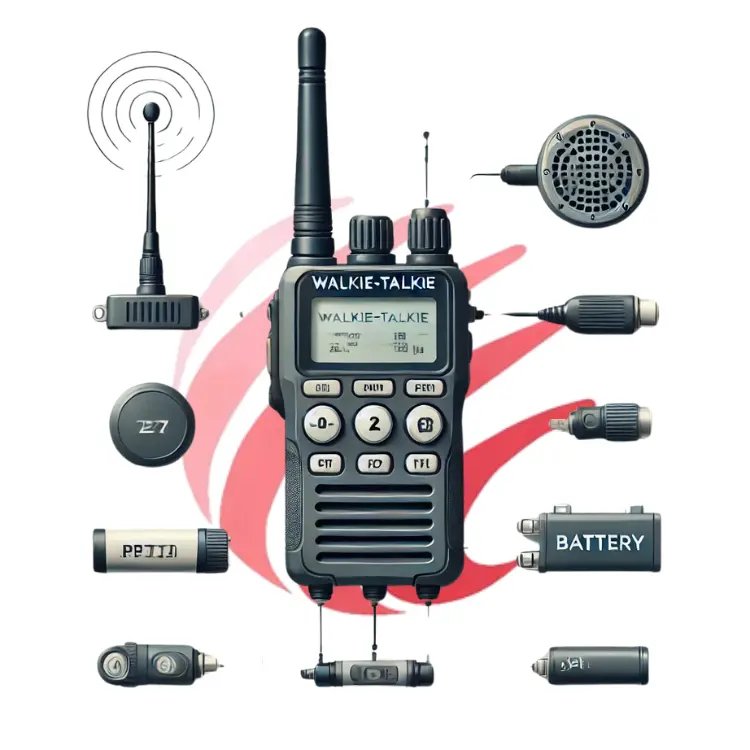

¿Cuáles son los componentes básicos y esenciales de un Walkie Talkie?

Un walkie-talkie típico está compuesto por varios componentes clave que trabajan juntos para transmitir y recibir señales de radio. Estos componentes incluyen:

1. Transmisor: Convierte la voz en una señal de radio que puede ser enviada a través del aire. Funciona mediante la modulación de una señal de radiofrecuencia realizada con las ondas de sonido de nuestra propia voz.
2. Receptor: Captura las señales de radio entrantes para después enviarlas al altavoz y convertirlas en sonido nuevamente. El receptor está diseñado para filtrar y amplificar la señal de radio, asegurando que el sonido recibido sea lo más claro posible.
3. Antena: Es fundamental para transmitir y recibir señales de radio. Las antenas de los walkie-talkies están diseñadas para funcionar en frecuencias específicas, optimizando el alcance y la claridad de la comunicación. Debido a que las ondas electromagnéticas se transmiten por el aire, en la antena receptora se genera una corriente muy pequeña mediante inducción electromagnética. Esta corriente pasa al receptor y al altavoz, donde se amplifica para convertirse nuevamente en sonido.
4. Micrófono: Es el encargado de capturar las ondas sonoras de la voz y convertirlas en señales eléctricas para que el transmisor pueda utilizarlas para modular la señal de radio.
5. Altavoz: Convierte las señales eléctricas del receptor en un nuevo sonido audible, permitiéndonos escuchar el mensaje original.
6. Botón de PTT (Push-to-Talk): El walkie-talkie es un dispositivo bidireccional, pero no puede transmitir y recibir a la vez. Al pulsar el botón de transmisión, el walkie deja de recibir y permite transmitir la señal captada por el micrófono. Cuando soltamos este botón, el walkie vuelve al modo de recepción y puede captar señales de nuevo.
7. Batería: Es el elemento encargado de proporcionar energía al resto de componentes del walkie para que pueda funcionar. En los walkies de radioaficionado o semiprofesionales, las baterías suelen ser recargables.

Funcionamiento del Walkie

Transmisión de señales

El proceso de comunicación entre dos walkies comienza cuando uno de los usuarios aprieta el botón PTT para iniciar una transmisión. Cuando el usuario habla por el micrófono y presiona el botón, el transmisor del walkie convierte las ondas sonoras de la voz en señales eléctricas. Estas señales eléctricas se utilizan para modular una señal de radiofrecuencia que es enviada por otro componente del dispositivo: la antena.

La modulación es uno de los procesos más interesantes y necesarios para poder comunicarse mediante un walkie. La modulación superpone la información de la voz sobre una señal de radio de alta frecuencia. En los walkie-talkies se utiliza típicamente la modulación de frecuencia (FM), en inglés Frequency Modulation.

Esta modulación varía la frecuencia de la señal portadora en relación y proporción a la señal de voz. La frecuencia de la señal portadora es mucho más alta que la frecuencia de la voz humana, lo que permite que las señales se transmitan rápida y eficazmente a través del aire. Esto hace que no las escuchemos directamente, ya que son imperceptibles para el oído humano.

Recepción de señales

Cuando el walkie recibe una señal, el proceso se invierte. La antena del receptor capta las ondas de radio y las convierte en señales eléctricas. El receptor filtra y amplifica estas señales para aislar la frecuencia seleccionada en nuestro canal, eliminando interferencias y ruido de otras fuentes de radiofrecuencia. Por esto es tan importante programar los equipos en las frecuencias de transmisión y recepción adecuadas, para que comuniquen únicamente con aquellos equipos que deseamos.

Una vez filtrada, la señal de radiofrecuencia se demodula, es decir, se realiza el proceso contrario a la modulación, para recuperar la información original de la voz. La demodulación extrae la información, en este caso el audio, que contiene la señal modulada. Esta señal eléctrica se convierte nuevamente en sonido gracias al altavoz, permitiendo que el usuario escuche la transmisión.

En este punto debemos tener en cuenta que, aunque no las veamos, estamos rodeados de miles de señales de radiofrecuencia. Por este motivo, las interferencias provocadas por una programación incorrecta de los equipos son habituales cuando no se cuenta con la experiencia y los conocimientos adecuados.

¿Necesitas comprar o alquilar walkies? ¡En CRYSSA queremos saber de ti!

Contáctanos para resolver tus dudas, encontrar el equipo adecuado o solicitar información sobre nuestros servicios de venta y alquiler de walkie-talkies.

Canales y subtonos

Los walkie-talkies operan en bandas de frecuencia específicas, generalmente dentro del rango de VHF (Very High Frequency) o UHF (Ultra High Frequency), que son las más utilizadas para la transmisión de voz entre walkies analógicos y digitales. Para facilitar la comunicación, los walkie-talkies están equipados con múltiples canales, cada uno de los cuales corresponde a una frecuencia determinada dentro de las dos bandas mencionadas anteriormente.

Los subcódigos o subtonos, también conocidos como códigos CTCSS (Continuous Tone-Coded Squelch System) o DCS (Digital-Coded Squelch), proporcionan una capa adicional de filtrado. Estos subcódigos permiten que el walkie-talkie ignore señales de otros usuarios que no utilizan el mismo código que nosotros, ayudando a evitar interferencias y mejorando la eficacia de las comunicaciones.

En este punto también debemos tener en cuenta que en la banda de UHF disponemos de canales “libres” o de banda común, que podemos utilizar sin licencia. Sin embargo, esto no se recomienda cuando vamos a utilizar los walkies para trabajar de manera continua, ya que no dispondremos de ninguna garantía de que nuestro canal no se encuentre ocupado por otros usuarios. Además, nadie puede garantizar la confidencialidad de nuestras conversaciones, ya que cualquiera que sintonice nuestro canal en banda común podrá escucharlas.

Limitaciones del sistema semidúplex

Un aspecto que distingue a cualquier walkie de un teléfono es su sistema semidúplex. A diferencia de un sistema dúplex completo, como el de un teléfono, donde ambas partes pueden hablar y escuchar simultáneamente, los walkie-talkies solo permiten la transmisión o la recepción en un momento dado.

Esto significa que cuando un usuario presiona el botón PTT para hablar, no puede recibir al mismo tiempo y debe soltar el botón para escuchar la respuesta.

Alcance y eficiencia

El alcance efectivo de un walkie-talkie está determinado por varios factores. Los dos más importantes son la calidad del dispositivo y la correcta programación y configuración del mismo. Además, la instalación o infraestructura necesaria para la comunicación entre walkies, si la hay, debe estar correctamente realizada y también influirá en grandes áreas a cubrir, ya que pueden necesitarse repetidores bien programados y ubicados.

Una marca o fabricante de calidad para nuestros walkies y un modelo adaptado a nuestras necesidades son indispensables. El alcance de un walkie depende de factores como la potencia del transmisor, la eficiencia de la antena, la frecuencia de operación y el entorno en el que se utiliza el dispositivo. Las señales de radio se propagan mejor en áreas abiertas sin obstrucciones, mientras que los edificios, el terreno montañoso y otros materiales u obstáculos pueden interferir en la comunicación.

Las frecuencias UHF son más adecuadas para entornos urbanos con muchas obstrucciones, ya que las señales UHF tienen una mayor capacidad de penetración en edificios, aunque su alcance puede ser menor en determinadas condiciones. Por otro lado, las frecuencias VHF son más efectivas en espacios abiertos y áreas rurales debido a su capacidad para cubrir mayores distancias, aunque presentan una menor capacidad de penetración frente a determinados obstáculos.

Evolución tecnológica

Con el avance de la tecnología, los walkie-talkies modernos han mejorado en términos de calidad de sonido y funcionalidades adicionales. Los modelos más recientes incorporan tecnologías digitales que mejoran la claridad de la voz y permiten características adicionales, como sistemas de cifrado de voz y otras funciones destinadas a mejorar la seguridad de las comunicaciones.

Conclusión

Los walkie-talkies son dispositivos de comunicación completos y, a su vez, muy fiables que funcionan mediante la transmisión de ondas de radiofrecuencia. Sus componentes más básicos son el transmisor, el receptor y la antena. Estos, junto con los sistemas de modulación y demodulación que hemos comentado previamente, trabajan conjuntamente para permitir la comunicación bidireccional en una gran variedad de entornos.

Estos dispositivos, que como todos los sistemas de comunicación tienen ciertas limitaciones, siguen siendo muy necesarios en muchos sectores de nuestra sociedad gracias a su sencillez, fiabilidad y capacidad para facilitar comunicaciones rápidas en diferentes entornos de trabajo.
